Bentley aplica prática do BIM, Digital Twins e Virtual Reality em plantas da AEGEA

Este estudo de caso aponta os benefícios alcançados pela AEGEA utilizando o BIM e o Digital em duas plantas de tratamento de esgoto.

A Aegea é uma empresa privada (Water & Sewer Utilities) que gerencia os sistemas de água e esgotos em 58 cidades do Brasil, possui mais de 8 milhões de clientes e mais 4.000 colaboradores. Em 2018 foi criado o programa interno Infra Inteligente de transformação digital do ciclo de vida dos ativos, alinhando a visão e a missão da organização de ser referência mundial no setor de saneamento. O design de Wastewater Treatment Plants é bastante complexo pois envolve a combinação de diversas disciplinas e uma enorme variedade de ativos.

As principais disciplinas de engenharia envolvidas são: estruturas, hidráulica, geologia, química, biologia, elétrica e automação; e os ativos são tubulações, equipamentos e facilities.

Este estudo de caso traz duas grandes estações de tratamento de efluentes: ETE Pirajá e ETE Ubatuba.

Projeto da ETE Pirajá

Localidade: Teresina, capital do estado do Piauí;

População beneficiada pelo projeto: 400 mil habitantes;

Vazão: 700 L/s;

Importância da ETE na região: elevar o percentual de atendimento de 20% para 70% na cidade;

Escopo: consiste em retrofit e brownfield da ETE-Pirajá, elevando o padrão do processo de tratamento de lagoas de estabilização para avançado de lodos ativados. Além do aumento da capacidade de 100 L/s para 700 L/s;

Status: design 3D BIM concluído em LoD 400 (Level of Detail 400);

Orçamento do Projeto: R$ 75 milhões;

Desafio: contratar e gerenciar todo o design aplicando a metodologia BIM seguindo os critérios do programa interno Infra Inteligente;

Projeto da ETE Ubatuba

Localidade: São Francisco do Sul, estado de Santa Catarina, terceira cidade mais antiga do Brasil;

População beneficiada pelo projeto: 100 mil habitantes;

Vazão: 135 L/s;

Importância da ETE na região: primeira estação de tratamento de esgotos que irá tratar todo o esgoto da cidade;

Escopo: consiste de uma nova estação de tratamento de esgotos, em greenfield e denominada ETE-Ubatuba;

O nível de tratamento é avançado (tipo terciário) – SBR (Sequencing Batch Reactor), com remoção de mais de 90% da matéria orgânica e remoção de nutrientes (fósforo e nitrogênio);

Status: obra concluída em junho/2020, com Gêmeo Digital em LoD 500 (Level of Detail 500);

Orçamento do Projeto: R$ 20 milhões;

Desafio: desenvolver o modelo 3D BIM a partir do antigo projeto original em mais de 600 pranchas gráficas 2D para criar um modelo virtual para a inauguração em tempos de pandemia, e também entregar um Digital Twin da planta para a equipe de operação e manutenção.

Descrição da solução

As plataformas Bentley foram utilizadas durante todo o desenvolvimento dos projetos seguindo o BIM Execution Plan (BEP) da metodologia BIM e de gestão dos ativos do Programa Infra Inteligente. A configuração das ferramentas de design aplicadas na estruturação do master model foram:

  • OpenPlant: integrador de todas as disciplinas num único modelo federado;
  • imodel: container de todas as informações gráficas e não gráficas;
  • Compatibilização de diferentes disciplinas e softwares utilizando os recursos de georreferencia espacial, formatos interoperáveis e ferramentas de conversão Bentley;
  • Aplicação da metodologia agile para gestão de todos os entregáveis através de entregas parciais (sprints);

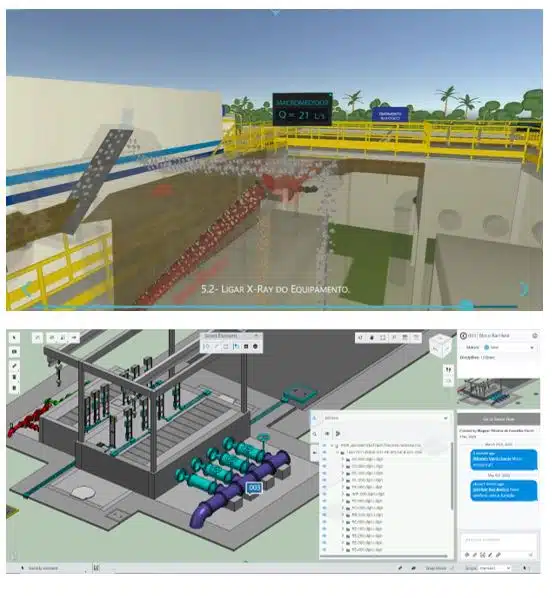

  • Colaboratividade e design review com itwin design review, e do modelo convertido para realidade virtual;
  • Organização e controle de versões de todos os documentos no Projectwise 365
  • O projeto envolve grandes benefícios sociais, ambientais e econômicos para importantes regiões do país.

Descrição do resultado

Projetos de estações de tratamento de esgotos são bastante complexos para os Owner Operators de Utilities de saneamento. O desafio principal foi integrar os milhares de ativos e a compatibilização de diversas disciplinas num único modelo BIM inteligente.

Os resultados atingidos foram cerca de 10% em economia de investimento Capex, além dos grandes benefícios para os 30 anos futuros de concessão durante a operação e manutenção de ativos físicos integrados com Digital Twin.

Com relação aos benefícios intangíveis podemos citar:

  • Viabilizou uma inauguração virtual durante pandemia (ETE-Ubatuba);
  • Suprir demandas internas para treinamento virtuais;
  • Redução significativa de tempo para análise projetos (de 1 mês para 1 semana a cada entrega);
  • Redução de erros (clash detection e conectividade);
  • Redução de falhas no processo de aquisição (equipamentos e materiais);
  • Maior precisão das propostas de contratação de serviços;
  • Estimulou a colaboração interna entre os setores da organização atuantes nas diversas fases do ciclo de vida do empreendimento, desde projeto, execução de obra, operação e manutenção;
  • Melhorou a colaboração entre as disciplinas envolvidas em projeto complexo de estação de tratamento de esgoto.

A Bentley oferece soluções para todo o ciclo de vida do ativo da infraestrutura, adaptadas às necessidades das várias profissões – engenheiros, arquitetos, projetistas, empreiteiros, fabricantes, gerentes de TI, operadores e engenheiros de manutenção – que trabalharão com esse ativo ao longo da sua vida útil. Composta por softwares e serviços integrados construídos sobre uma plataforma aberta, cada solução é desenvolvida para garantir que as informações circulem entre processos do fluxo de trabalho e membros da equipe do projeto permitindo a interoperabilidade e a colaboração.
