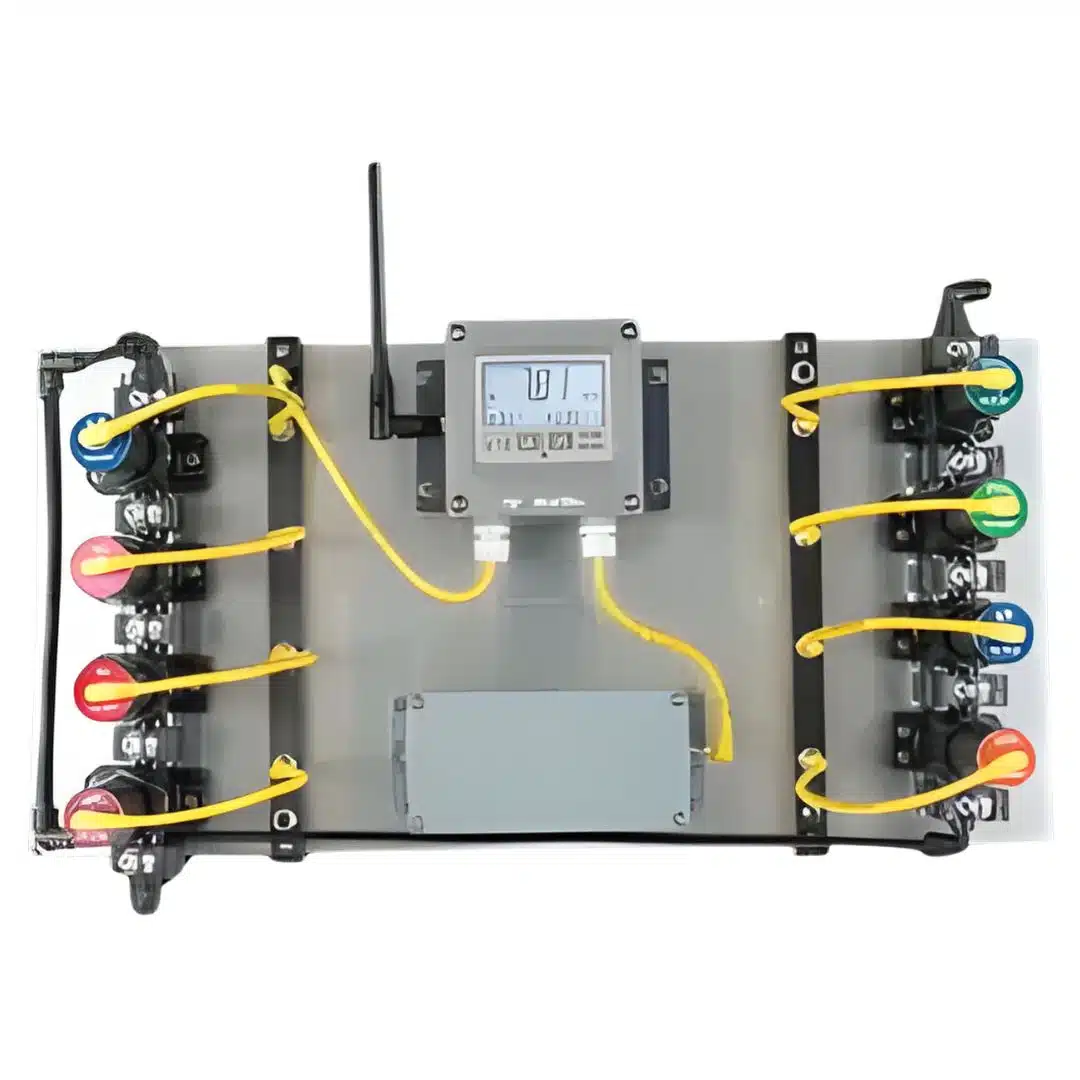

Medidor Multiparâmetro
MetriNet, derivado das métricas de rede, é um sistema de baixo consumo, sistema modular para monitorar os parâmetros de qualidade da água e coleta de dados em locais remotos. Este sistema é ideal para monitorar sistemas de distribuição de água potável, sistemas de distribuição de água com efeito de estufa, sistemas de nebulização e outras aplicações de água limpa.
O MetriNet oferece um pacote de monitoramento robusto de até oito parâmetros diferentes e fornece coleta confiável e transmissão dos dados adquiridos.
O sistema fornece vários métodos para transmitir essas informações, incluindo: modem celular, Wi-Fi, Modbus com fio, Ethernet / IP ou Profibus DP, bem como armazenamento de dados baseado em nuvem. No coração do sistema MetriNet está uma nova série de sensores digitais inteligentes. Os nós M são sensores completos e transmissores alojados em um corpo miniaturizado. Nós M operam como módulos independentes que podem ser ligados por meio de um barramento de comunicação.
Os conectores do sensor e do barramento são classificados como IP-67 para o máximo proteção de sinal. A comunicação entre os sensores M-Node e o sistema de coleta de dados do usuário é gerenciado pelo Controlador MetriNet. O controlador permite a configuração e calibração de nós-M, bem como armazenamento de dados e transmissão de dados local ou remoto. Flexibilidade é a chave do sistema MetriNet. A natureza modular permite que os usuários montem um pacote de monitoramento que atenda aos requisitos individuais do local. Todos os nós se conectam diretamente aos sistemas MetriNet e são alimentados diretamente do barramento de comunicações.
Medidor Multiparâmetro
Os nós M podem ser adicionados ou removidos conforme necessário, e a remoção de um nó não afetará as medições do sistema.
As taxas de amostragem de dados são selecionáveis pelo usuário para minimizar o consumo de energia.
Os dados são armazenados localmente em formato de arquivo .csv padrão para fácil manipulação com programas de planilha. Transmissão de dados celular pode ser direcionado para sites de armazenamento comercial ou diretamente para o site do cliente.
Conservação de Água
Um sistema MetriNet típico conectado a um fluxo de amostra contínuo de 200 ml / min consumirá cerca de 75 galões por dia. Em muitos casos, essa quantidade de consumo de água não será significativa. No entanto, em alguns casos, o usuário pode desejar minimizar a quantidade de água consumida pelo sistema MetriNet.
O controlador MetriNet fornece um modo de operação cíclico que permite ao usuário minimizar o consumo diário de água. Quando a válvula solenóide está fechada, não há fluxo para o sistema e nenhuma medição é feita. Em intervalos especificados pelo usuário, a válvula solenóide é aberta para permitir a entrada de água no sistema. Mas a amostra continua a fluir por um período de tempo selecionável, então uma medição é feita e os dados são armazenados localmente. Quando este ciclo é concluído, a válvula solenóide retorna à posição fechada e o fluxo é novamente restringido do sistema.
A amostragem cíclica pode reduzir o consumo de água para menos de 17 litros por dia na maioria dos locais.
Sistema de Fluxo Modular
Primeiramente as células de fluxo MetriNet são modulares, permitindo a montagem de 1 a 8 câmaras de fluxo. Cada câmara contém um sensor M-Node com uma conexão de baioneta simples.
Portanto um anel de travamento giratório une as câmaras de fluxo para facilitar a montagem. Então um dispositivo de controle de fluxo é integrado ao encaixe de saída da célula de fluxo MetriNet para controlar o fluxo de amostra a 0,2 LPM na faixa de pressão de entrada de 10-100 PSIG (70-700 kPa). Ademais a primeira câmara de fluxo é fornecida com um encaixe push-to-connect para ¼” OD.
Ademais uma tela de malha interna protege o elemento de fluxo de partículas maiores que 100 mícrons que podem entrar no sistema e é facilmente removida para inspeção e limpeza, se necessário.
Portanto os clipes de montagem em trilho DIN presos a cada câmara de fluxo MetriNet permitem que os sistemas de fluxo montados sejam facilmente montados em trilhos.
Opções de Energia
Mas os requisitos de consumo de energia dos monitores tradicionais de qualidade da água impedem seu uso em locais onde a energia CA não está disponível. O design de baixa energia do sistema MetriNet permite que esses monitores operem com alimentação de 12-24 VCC, bem como com bateria, sem sacrificar a confiabilidade.
Então para melhorar ainda mais o consumo de energia, o sistema MetriNet permite que os usuários operem nos modos contínuo ou cíclico. No modo totalmente contínuo, a energia é constantemente aplicada aos nós M e as medições são feitas continuamente. Ao operar no modo de ciclo, os nós de medição são colocados em “modo de espera” na maior parte do tempo. A cada 15 minutos, os nós são colocados em “potência total” por cerca de 15 segundos para fazer uma leitura e armazenar os dados. A operação no modo de ciclo estende consideravelmente a vida útil da bateria.
