A operação de Estações de Tratamento de Esgoto (ETEs) está diretamente condicionada à manutenção de sua capacidade hidráulica efetiva que, ao longo do tempo, progressivamente é comprometida pelo acúmulo de lodo nas unidades de tratamento. Tal fenômeno representa uma das principais causas de perda de eficiência, especialmente em sistemas baseados em lagoas de estabilização e reatores biológicos de grande volume.
A redução do volume útil impacta diretamente o Tempo de Detenção Hidráulica (TDH), parâmetro fundamental para o desempenho dos processos físicos, químicos e biológicos envolvidos no tratamento. A relação entre volume e vazão pode ser expressa por:
Do ponto de vista fenomenológico, o acúmulo de lodo decorre de mecanismos de sedimentação que evoluem ao longo do tempo. Em sistemas como lagoas, predomina a sedimentação por zona, na qual ocorre a formação de uma interface bem definida entre o líquido clarificado e o lodo em processo de consolidação. Com o avanço desse processo, o material depositado sofre compressão, aumentando sua densidade e dificultando sua remoção caso intervenções não sejam realizadas em tempo adequado.

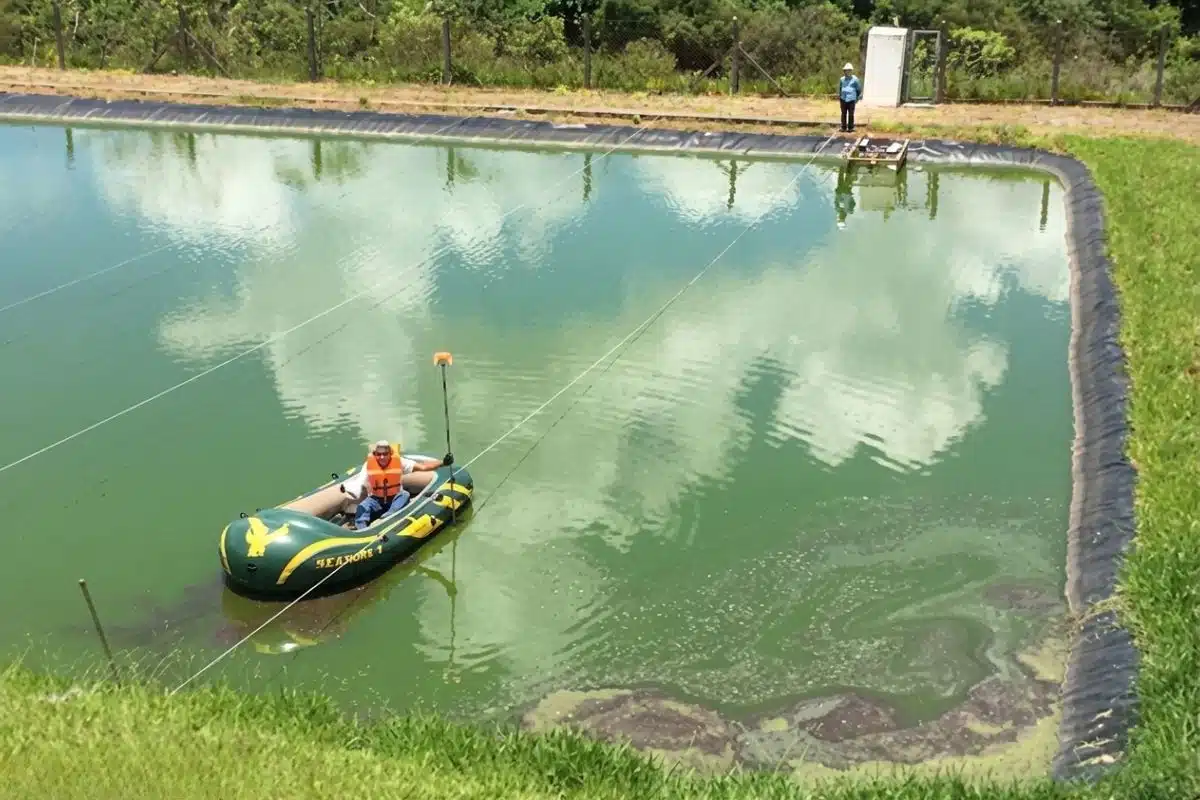

Nesse contexto, a batimetria surge como ferramenta essencial para o diagnóstico operacional. A definição geométrica das lagoas e o registro das áreas vinculadas ao sistema de tratamento foram realizados por meio do receptor GNSS CHC i73, equipamento geodésico de alto desempenho com tecnologia RTK (cinemática em tempo real).
Compatível com os principais sistemas de navegação por satélite, incluindo GPS, GLONASS, Galileo e BeiDou, o equipamento fornece posicionamento com precisão centimétrica em tempo real, permitindo levantamentos topográficos e mapeamentos com elevado nível de acurácia. Adicionalmente, o sensor de compensação de inclinação possibilita maior agilidade e precisão nas medições em campo, inclusive em áreas com geometria irregular.
Todas as informações foram registradas no sistema de coordenadas SIRGAS 2000, assegurando padronização, confiabilidade e compatibilidade dos dados obtidos para o planejamento operacional e avaliação volumétrica das unidades analisadas.
Além do plano horizontal, as medições incluíram a componente vertical, obtida a partir da altitude elipsoidal convertida para altitude ortométrica por meio do modelo geoidal oficial aplicado ao SIRGAS 2000. As cotas foram referenciadas ao nível de borda da lagoa, permitindo a determinação da profundidade em cada ponto batimétrico e, consequentemente, o cálculo volumétrico da lâmina líquida e do lodo sedimentado.
A aplicação prática dessa metodologia pode ser observada no estudo de caso da ETE 1, composta por uma lagoa de estabilização. A campanha batimétrica identificou volume total aproximado de 6.743 m³, com presença de cerca de 5.394 m³ de lodo in situ.
Esse cenário evidencia elevado grau de assoreamento da unidade, resultando em severa restrição hidráulica e comprometimento significativo da capacidade operacional da lagoa. Sob essa condição, ocorre redução do Tempo de Detenção Hidráulica (TDH), favorecendo a formação de zonas mortas, curtos-circuitos hidráulicos e intensificação de processos anaeróbios indesejados, além do aumento do potencial de ressuspensão de sólidos.

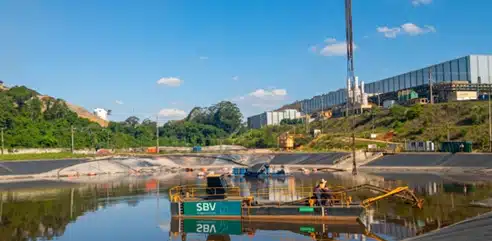

Do ponto de vista operacional, a remoção desse volume representa um desafio significativo. A dragagem precisa ser conduzida de forma contínua e controlada, evitando perturbações excessivas no meio líquido e minimizando a dispersão de sólidos. Além disso, a elevada umidade do material dragado impõe a necessidade de etapas subsequentes de condicionamento e desaguamento, sob pena de inviabilizar logisticamente o transporte e a destinação final.
Em contraste, o estudo de caso da ETE 2 apresenta uma configuração distinta, composta por reatores biológicos circulares de aproximadamente 30 metros de diâmetro, além de tanques associados ao tratamento de chorume. Nesse sistema, o volume inicialmente contratado para remoção de lodo foi de 2.679 m³. No entanto, ao final da operação, verificou-se a remoção de 3.050 m³, correspondendo a 114% do volume previsto, evidenciando as incertezas inerentes à estimativa volumétrica em sistemas com elevada heterogeneidade de deposição.
Independentemente das particularidades de cada unidade, o processamento do lodo dragado segue uma lógica técnica relativamente consolidada. Inicialmente, o material é extraído por dragagem hidráulica e transportado por bombeamento até sistemas de tratamento. Na sequência, realiza-se o condicionamento químico, geralmente por meio da adição de polímeros, com o objetivo de promover a aglomeração de partículas e melhorar a eficiência de separação sólido-líquido.
A etapa de desidratação pode ser conduzida por processos mecânicos, como centrífugas, ou por soluções passivas baseadas em geotêxteis. As centrífugas oferecem elevada eficiência e controle operacional, sendo capazes de produzir tortas com maior teor de sólidos em períodos reduzidos. Por outro lado, sistemas geotêxteis apresentam vantagens em termos de simplicidade, custo operacional e capacidade de armazenamento, sendo particularmente úteis em cenários com grandes volumes e menor urgência de processamento.
Após a redução do teor de umidade, o material pode ainda ser submetido à secagem térmica, etapa que visa estabilizar o resíduo e adequá-lo às exigências de transporte e destinação.
A análise comparativa entre os casos da ETE 1 e ETE 2 evidencia como diferentes configurações de sistema e condições operacionais influenciam tanto o acúmulo quanto a remoção de lodo. Enquanto a ETE 1 representa um cenário de saturação extrema, com impacto direto e crítico na eficiência do tratamento, a ETE 2 ilustra as incertezas inerentes à quantificação volumétrica e à dinâmica de remoção em sistemas mais complexos.
Em síntese, a batimetria se consolida não apenas como uma ferramenta de diagnóstico, mas como um instrumento estratégico de gestão de ativos em saneamento. Sua aplicação sistemática permite antecipar intervenções, reduzir custos e garantir conformidade com padrões regulatórios.
Escrito por: Rodrigo Ronchi R. Costa
Fonte: SBV Engenharia Ambiental
