Adensamento do lodo
Essa etapa tem por finalidade tornar o lodo mais denso e com maior concentração de sólidos, facilitando a etapa seguinte de desidratação. Utilizam-se nessa fase equipamentos como adensadores de lodo e mesas adensadoras de lodo.
Adensadores de Lodo disponíveis:
- Adensador de Lodo para Tanques Circulares Aqua-D
- Adensador de Lodo para Tanques Circulares Aqua-F
- Mesa Adensadora Filpress S1

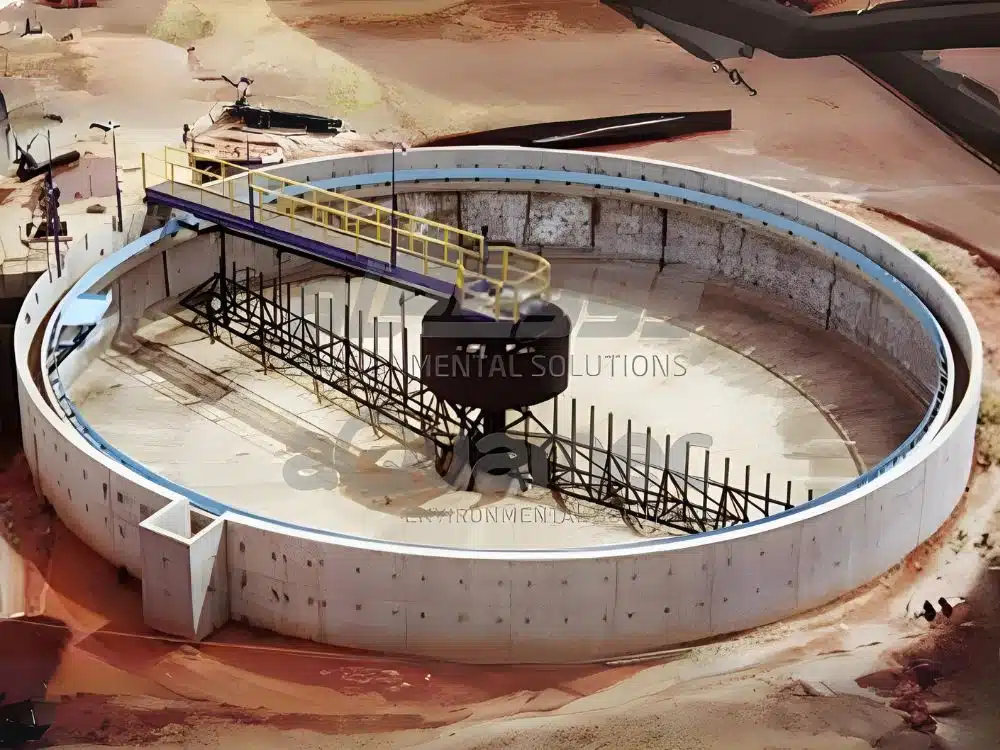

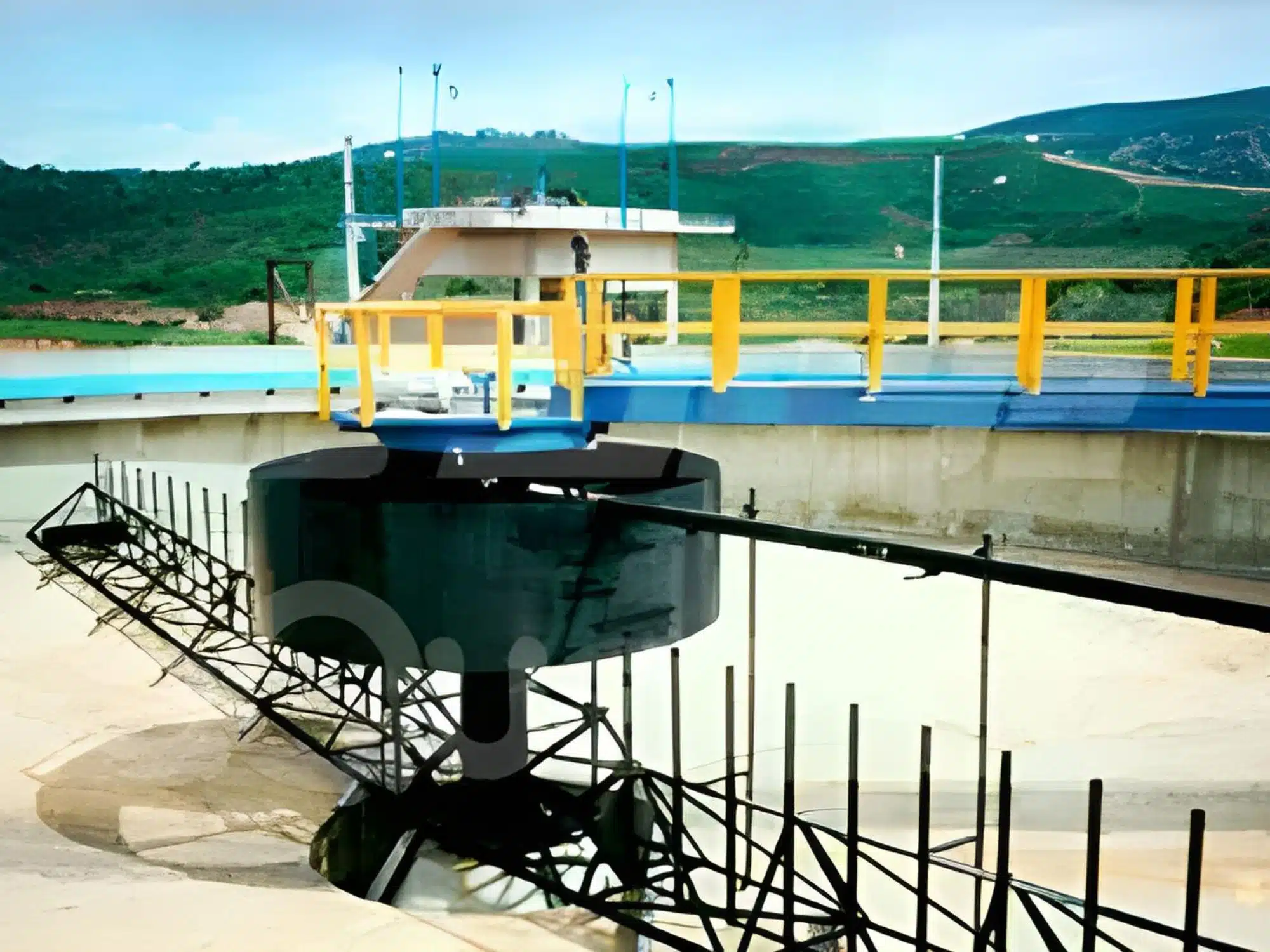

Adensador de Lodo para Tanques Circulares Aqua-D
Geralmente, as aplicações que requerem adensamentos de lodos leves, comumente encontrados nas estações de tratamento de efluentes municipais, utilizam o adensador de lodo para tanques circulares Aqua-D. Normalmente, fornecemos esses adensadores de lodo para tanques com diâmetros de 3 a 16 metros. O acionamento é direto central, com tubo de torque.
Neste equipamento, o líquido entra no tanque por meio de uma tubulação lateral e escoa radialmente saindo por sobre vertedores instalados na periferia do tanque. O mecanismo raspador conduz os sólidos sedimentados, e um poço central de coleta de lodo no fundo do tanque os remove através da tubulação de drenagem. As lâminas raspadoras raspam o fundo do tanque duas vezes por rotação completa, estando dispostas diagonalmente dentro do tanque.
Componentes:
- Tubo de torque central: projetado para suportar o peso da estrutura submersa dos braços raspadores a ele fixados e resistir ao torque de operação normal, de pico e de desligamento, caso venha a ocorrer.
- Sistema de acionamento: dimensionado para desenvolver um torque normal de operação contínua, de pico ou de desligamento, composto por motoredutor, acoplamento direto do redutor secundário com o tubo de torque e base para fixação dos componentes.
- Proteção contra sobrecarga: o sistema de acionamento protegido por um sistema de segurança com inversor de frequência limitando-se à corrente do motor. Caso ocorra sobrecarga no equipamento o sistema acionará um alarme e desligará o motor.
- Ponte: executada em vigas estruturais, se estende ao longo do diâmetro do tanque, apoiando-se em cada extremidade nas suas paredes.
- Difusor central: rotativo, de corpo cilíndrico, para distribuição do influente. Fixado ao conjunto do tubo de torque central.
- Braços raspadores: dois braços raspadores executados em aço estrutural dimensionados para resistir ao torque de operação normal, de pico e de desligamento, caso venha a ocorrer. Fornecidos (ou não) com estacas verticais (“pickets”), as quais intensificam o adensamento.
- Lâminas raspadoras: fixadas aos braços raspadores, igualmente espaçados, tendo a função de promover a remoção do material sedimentado, direcionando-o para o poço de descarga.
- Vertedores: instalados na periferia do tanque, servem para ajustar o nível hidráulico de operação do equipamento.
- Difusor periférico: instalado na periferia do tanque, serve para evitar que o sobrenadante saia com o efluente, sendo sustentado por suportes ajustáveis fixados no concreto.
Aplicações
- Adensamento de lodo de ETAs (Estações de Tratamento de Água) e ETEs (Estações de Tratamento de Esgoto)
Adensador de Lodo para Tanques Circulares Aqua-F
Geralmente, utiliza-se o adensador de lodo Aqua-F em aplicações onde são necessários adensamentos de lodos mais pesados, encontrados nas estações de tratamento de efluentes industriais ou municipais. Geralmente, aplica-se esses adensadores de lodo em tanques com diâmetros de 5 a 30 metros, utilizando acionamento central por engrenagens e braços fixos.
Componentes:
- Gaiola de torque: executada em aço estrutural ficará suspensa e girará em conjunto com o anel externo do rolamento-engrenagem do sistema de acionamento. Dimensionada com uma tensão admissível adequada para resistir ao torque de operação normal, de pico ou de desligamento, caso venha ocorrer.
- Sistema de acionamento: dimensionado para desenvolver um torque normal de operação contínua, de pico ou de desligamento, composto de: motoredutor primário de velocidades, pinhão, rolamento central com engrenagem para acionamento por pinhão na pista externa e base para fixação dos componentes.
- Proteção contra sobrecarga: sistema de acionamento protegido por um sistema de segurança com inversor de frequência limitando-se a corrente do motor. Caso ocorra sobrecarga no equipamento o sistema acionará um alarme e desligará o motor.
- Ponte: executada em vigas estruturais se estenderá da parede na periferia do tanque até a plataforma central de acionamento.
- Difusor central: rotativo, de corpo cilíndrico para distribuição do influente. Fixado ao conjunto da gaiola de torque central.
- Braços raspadores: dois braços raspadores executados em aço estrutural dimensionados para resistir ao torque de operação normal, de pico e de desligamento, caso venha a ocorrer. Fornecidos (ou não) com estacas verticais (“pickets”), que intensificam o adensamento.
- Lâminas raspadoras: Fixadas aos braços raspadores, igualmente espaçados, tendo a função de promover a remoção do material
sedimentado, direcionando-o para o poço de descarga. - Vertedores: instalados na periferia do tanque, servem para ajustar o nível hidráulico de operação do equipamento.
Aplicações
- Adensamento de lodo de ETAs (Estações de Tratamento de Água) e ETEs (Estações de Tratamento de Esgoto)

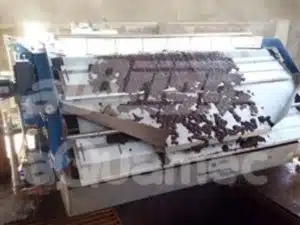

Mesa Adensadora Filpress S1
Utiliza-se a mesa adensadora / desaguadora Filpress S1 na etapa de desidratação de lodo, realizando o espessamento e preparação. O equipamento é projetado para espessar lodos provenientes de processo de tratamento de esgotos municipais ou industriais.
A Filpress S1 conta com controle computadorizado, de simples operação e compatível com o sistema de automatização de plantas existentes. O alinhamento é automático por atuador mecânico, para que a tela tenha boa performance e maior vida útil.
O lodo é bombeado para um tanque de condicionamento onde é misturado com um agente floculante, normalmente em polieletrólito. O agitador mecânico faz com que os flocos cresçam em tamanho e peso. O lodo floculado é então distribuído sobre uma tela, na qual o lodo é drenado por gravidade. O lodo adensado é removido por lâmina raspadora e enviado para a máquina de desidratação.
Tanque de mistura e agitador (floculador) fazem parte do fornecimento do conjunto da mesa desaguadora Filpress S1.
Componentes:
- Superfície de filtragem: 2,35 m² até 10,5 m²
- Larguras de telas disponíveis: de 1,0 m até 2,0 m
- Carga de lodo admissível (em kg de lodo por largura de tela):
– Lodo secundário: 80 até 160 kg/m
– Lodo ativado: 80 até 160 kg/m - Concentração de sólidos secos no lodo adensado: de 3% até 10%, ajustável
- Quantidade de rolos: 6
Aplicações
- Desidratação e adensamento de lodos provenientes de esgotos municipais ou industriais
