A tecnologia pode ser uma grande aliada em projetos de barragens.
Após os desastres ocorridos com o rompimento de barragens de rejeitos nos últimos anos no Brasil e os efeitos avassaladores causados por eles, a segurança é o fator de principal preocupação não só das empresas, mas também das autoridades e da população.
A Bentley Systems, empresa líder no fornecimento global de soluções abrangentes de softwares para o avanço de infraestruturas, possui soluções que podem ajudar desde a concepção do projeto, construção, operação, manutenção, até o gerenciamento do risco de inundação de barragens, sejam elas de rejeitos de mineração ou hidrelétricas.
Os softwares OpenFlows FLOOD e o MOHID Studio criam simulações determinísticas de inundação, como eventos de rompimento de barragens, ajudando no planejamento de situações de emergência. A ferramenta ainda simula detalhadamente o transporte de sedimentos, tendo em conta a interação entre a tensão de corte gerado pelas ondas e as correntes hidrodinâmicas, e a interação entre os sistemas de águas pluviais e o escoamento superficial, produzindo mapas de perigos de risco de inundação e permitindo a avaliação e a extensão dos danos causados pelo evento. Com ele, também pode-se avaliar o impacto da mistura dos rejeitos em reservatórios, oceanos e lagos, informando inclusive a qualidade da água. Através da simulação hidráulica são levantados os locais que podem ser afetados, bem como o tempo que a onda atinge as áreas à jusante do barramento. Veja como é uma simulação de inundação devido a um rompimento de barragem: https://bit.ly/2Gx5ZdB
Legenda: Softwares OpenFlows FLOOD e MOHID Studio simulando as áreas afetadas por um rompimento de barragem (Imagem Cortesia: Bentley Systems)
O SoilVision é uma solução de geotecnia líder de mercado em estabilidade de taludes pelo método de equilíbrio limite, modelagem de fluxo em meio não saturado, análises de tensão/deformação, geração de modelos conceituais integrados e banco de dados disponíveis de propriedades do solo. Todos os módulos ofertados são em 2D/3D com integração completa das soluções na plataforma. O software possui ferramentas avançadas que permitem ao usuário a criação de modelagem geotécnica 3D intuitiva e confiável, sendo muito utilizado nas indústrias de mineração, infraestrutura, energia e nuclear para o projeto de grandes barragens de terra, adensamento de rejeitos, estabilidade de rochas, projeto de contenção e fundação.
O PLAXIS é um software geotécnico 2D/3D que projeta e realiza uma análise avançada de elementos finitos sobre a deformação e estabilidade de solos e rochas, bem como da interação da estrutura do solo, dos lençóis freáticos e do fluxo de calor. Ele cria modelos constitutivos avançados para a simulação de comportamentos de solos não lineares e dependentes do tempo, podendo aplicar pressões hidrostáticas e não hidrostáticas de poros, estruturas de modelos e a interação entre as estruturas e o solo em projetos de todos os tipos, como escavações, fundações, aterros, túneis, minas, barragens e muito mais.
Legenda: Diagramas de análise do PLAXIS (Imagem Cortesia: Bentley Systems)
O OpenRoads Designer é um aplicativo completo, abrangente e detalhado para topografia, drenagem, utilitários de superfície e projetos de estradas e rodovias, além de ter ferramentas específicas para a criação detalhada de maciços de barragem em 3D. Pode ser usado tanto na criação do maciço da barragem quanto para projetar as vias e estradas que chegam até a mesma, abrangendo desde a sondagem e a drenagem, até o projeto geométrico das vias.
Legenda do Vídeo: Software OpenRoads Designer criando o maciço da barragem (Imagem Cortesia: Bentley Systems)
Já o AssetWise utiliza de uma combinação de técnicas analíticas e de Data Science avançadas, permitindo o uso do machine learning, podendo produzir, rápida e automaticamente, modelos capazes de analisar dados maiores e mais complexos, e entregar resultados mais rápidos e precisos, mesmo em grande escala. Ele permite criar estratégias proativas que melhoram o desempenho e a confiabilidade de ativos em longo prazo, minimizando riscos e custos operacionais, ajudando na inspeção, detecção precoce e mitigação de falhas em equipamentos, reduzindo riscos e custos de manutenção na barragem
Com o ContextCapture pode-se produzir rapidamente modelos 3D de infraestruturas de todos os tipos, a partir de simples fotografias e/ou vídeos tiradas de dispositivos móveis, câmeras e drones. Pode-se criar um “gêmeo digital” da barragem de rejeitos e de todo o seu complexo, sem a necessidade de equipamentos especializados caros. Essas malhas realísticas 3D altamente detalhadas fornecem um contexto preciso do mundo real para a concepção, a construção, e a tomada de decisões operacionais. O software produz modelos 3D georreferenciados, permitindo que se mensure precisamente coordenadas, distâncias, áreas e volumes, sendo capaz de processar levantamentos realizados tanto por imagens quanto nuvens de pontos (laser scanning).
O ProjectWise faz a gestão e colaboração de fluxos de trabalho de projeto e construção (CAPEX), a revisão/aprovação de projetos, a gestão de entregas e subcontratados/cadeia de suprimento, o acompanhamento de obras e gestão de KPIs (Indicadores de Performance) dos entregáveis de projeto para a construção da barragem, além de conectar equipes de trabalho geograficamente distribuídas.

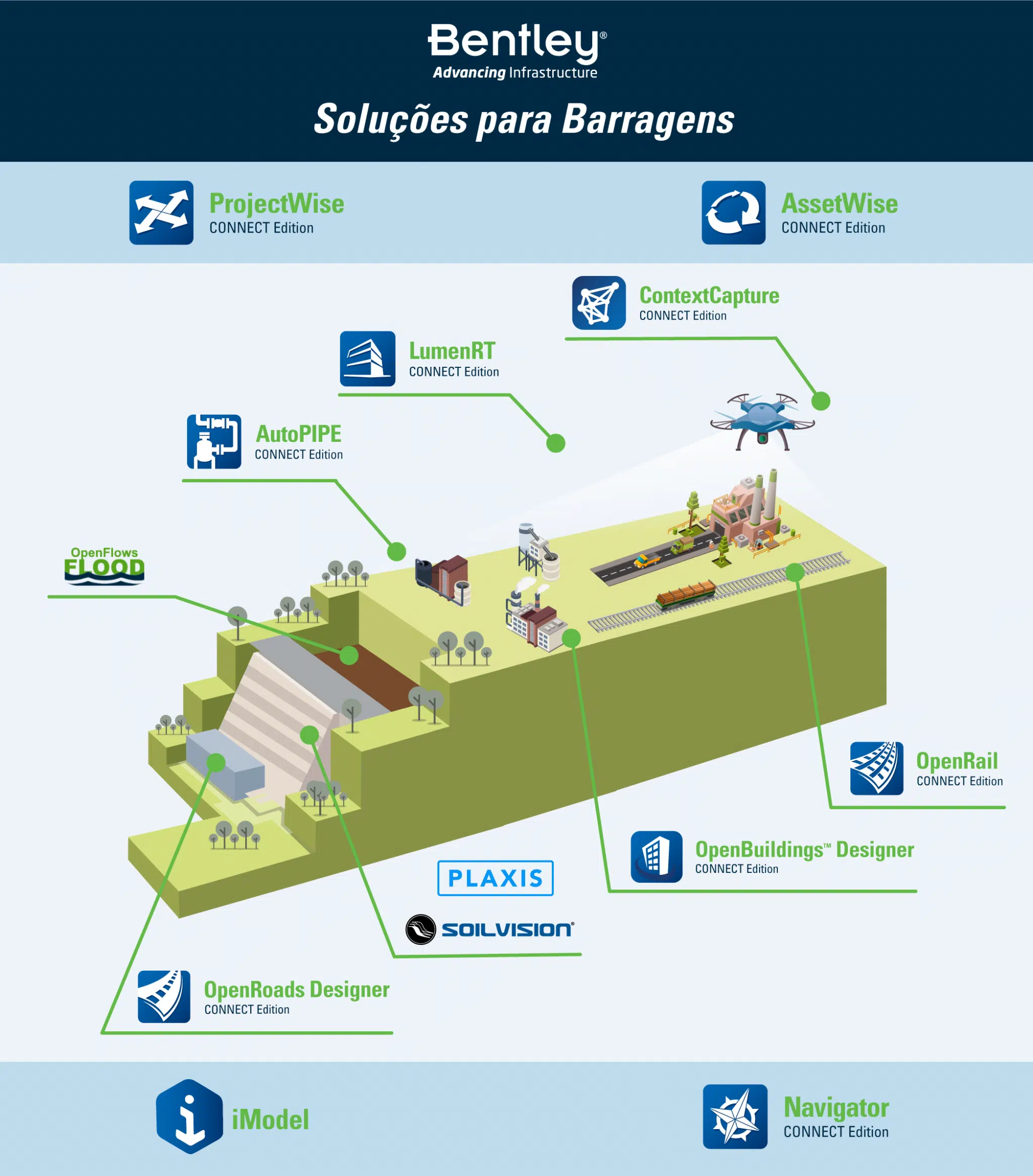

Além das principais soluções acima citadas, a Bentley Systems possui uma gama de outros softwares que podem apoiar o projeto de barragens e todo o complexo ao seu redor, tais como:
O OpenBuildings Designer faz a modelagem arquitetônica e de engenharia das edificações do entorno da barragem, bem como a integração dos fluxos e processos BIM (Building Information Modeling).
O LumenRT faz a renderização, animação e a simulação visual de toda a barragem, paisagismo e humanização, podendo ser usado para a integração do modelo 3D com realidade virtual (VR), com fluxos de trabalho CAD e GIS, e compartilhando suas criações com grupos de interesse e clientes.
O AutoPipe permite que usuários realizem análises avançadas de tubulação com a conformidade dos padrões internacionais incluindo verificação de interferências de diferentes situações (“hot and cold”), análise de flexibilidade de tubulações nas condições estáticas e dinâmicas (além dos usuais, há também carregamentos de terremotos, onda e corrente), geração de isométricos de tubulação, além da facilidade de modelar sistemas de tubulação incluindo juntas de expansão.
O SYNCHRO oferece tecnologia digital altamente interoperável para impulsionar a evolução do setor da construção do tradicional planejamento 2D e fluxos de trabalho em silos até um planejamento visual 4D altamente cooperativo e eficiente, além de processos de gerenciamento de projetos, incluindo logística e trabalhos temporários.
O Navigator faz a coordenação dos modelos, neste caso da barragem, dando a visibilidade das informações do projeto através de dispositivos móveis e desktops, seja no escritório, na obra ou em campo. Ajuda na revisão e compartilhamento de feedback sobre modelos e esquemas para resolver problemas BIM e tomar decisões melhores e mais rápidas.
Com o OpenRail pode-se criar projetos conceituais e fazer a modelagem 3D de trilhos, incluindo a geometria de ferrovias que possam chegar até à barragem.
Os i-Models são modelos digitais abertos que armazenam todos os tipos de informações. Trata-se de um formato neutro de arquivo com inteligência de banco de dados, capaz de armazenar de forma abrangente e em um arquivo leve e portável, tanto as geometrias e características físicas de infraestruturas, como todos os dados e propriedades agregados a elementos de projetos e não limitados a informações de engenharia, podendo-se anexar documentos, PDFs, planilhas, custos, vídeos de manutenção, etc. Os i-Models exportam modelos finais de infraestruturas,e podem ser acessados por qualquer pessoa através do navegador gratuito, o Bentley View.
Ao construir modelos precisos, uma organização tem mais chances de identificar oportunidades ou de evitar riscos desconhecidos. As soluções da Bentley Systems fornecem uma compreensão completa do ciclo de vida da infraestrutura, com dados, análises, simulações, IIoT, big data, machine learning, gestão, confiabilidade de ativos e previsão de eventos operacionais, revolucionando a tomada de decisão e proporcionando a transformação digital na infraestrutura.
Se você quer saber mais sobre soluções para barragens, entre em contato com a Bentley: 0800 55 63 14 ou pelos e-mails: [email protected] e [email protected]
