Desarenação

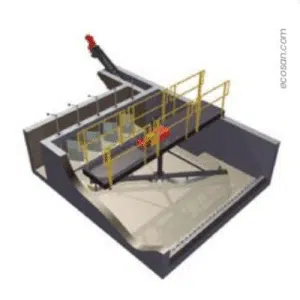

DESARENADOR – DSR
APLICAÇÃO
O Desarenador ou Caixa de Areia Mecanizada com Remoção Contínua é um equipamento presente nas estações de tratamento de efluentes urbanos ou industriais com o propósito de separar a areia e outros detritos do meio.
DESCRIÇÃO
É montado em um tanque de concreto de fôrma quadrada com cantos arredondados para permitir a entrada do efluente de maneira distribuída.
O DESARENADOR É CONSTITUÍDO POR:
- Ponte em aço carbono estrutural com piso gradeado e guarda-corpo. Também pode ser executada em concreto;
- Unidade Motriz tipo central, formada por motoredutor instalado em base de aço carbono. Dispositivo de proteção contra torque elevado do tipo eletrônico para alarme e desligamento do motor. A ECOSAN fornece com outros tipos de proteção, de acordo com as especificações técnicas do projeto.
- Braços tipo diametral com raspadores em forma parabólica e fixação no eixo central principal. Também poderá ser fornecido com raspadores segmentados dispostos a 45° de maneira a varrer a areia depositada dirigindo-a para periferia até o poço onde a ROSCA TRANSPORTADORA encaminhará a areia até um container.
- Defletores ajustáveis do tipo leme em aço carbono, localizados na entrada da caixa de areia com o objetivo de distribuir o fluxo de maneira uniforme.
DESARENADOR CONTÍNUO POR SUCÇÃO – DCS
APLICAÇÃO
O desarenador ou caixa de areia mecanizada com remoção contínua é um equipamento utilizado em estações de tratamento de efluentes urbanos ou industriais com o propósito de separar a areia e outros detritos do meio.
DESCRIÇÃO
Este equipamento tem a finalidade de remover a areia sedimentada em ambos os movimentos da ponte por meio de bomba de sucção. A bomba recalca a areia sedimentada para os canais laterais, podendo ser transferida para um transportador de areia, como um parafuso transportador, classificador, lavador de areia, entre outros.
O equipamento possui removedor de gordura, onde os raspadores superficiais são içados por um sistema mecânico, de modo que durante o movimento de volta, o raspador fica em posição inativa, e na ida fica novamente em posição de trabalho.
O movimento da máquina é suave e contínuo, cuja frequência e período de funcionamento são programados pelo CLP. Outra característica é que permite trabalhar com altos níveis de efluente no canal.
DIFERENCIAL DO PROCESSO
O sistema de remoção de areia tipo caixa aerada se destaca por seu apelo compacto, onde se utiliza de uma rede de aeração para propiciar um movimento espiral ao efluente, acelerando assim o processo de sedimentação da areia e fazendo com que os óleos e graxas se acumulem na superfície da lâmina d’água.
O SISTEMA DE REMOÇÃO DE AREIA É COMPOSTO DE:
- Ponte em aço estrutural com piso do tipo grade e guarda-corpo em ambos os lados;
- Trilho padrão TR para movimento de translação da ponte;
- Unidade de acionamento das rodas de translação, constituído de motoredutor, mancais, carretéis e demais acessórios;
- Bomba de sucção do tipo centrífuga com tanque de escova ou tipo “Airlift” com tubulação para descarga do efluente com areia concentrada em canaleta;
- Mecanismo de raspagem dos materiais sobrenadantes incluindo os braços raspadores e a praia para direcionamento dos materiais para calha.
SEPARADOR DE AREIA MECANIZADO – SAM
APLICAÇÃO
Utilizado para lavar e retirar a areia do meio líquido.
DESCRIÇÃO
O efluente com areia entra pelo bocal superior do equipamento. A areia sedimenta sobre a rosca e esta a transporta até a parte superior, onde será descarregada, por exemplo, em um container. A água sem areia sai pelo bocal lateral.
PARAFUSO TRANSPORTADOR DE AREIA SEM EIXO – PTAS
APLICAÇÃO
O Parafuso Transportador de Areia sem eixo é um equipamento normalmente fornecido acompanhado por um Desarenador, tendo como objetivo lavar e retirar a areia e outros detritos.
DESCRIÇÃO
A sua construção é feita sem o eixo tubular e sem mancal inferior, ficando o mesmo apoiado em um berço revestido com uma chapa de UHMW (Ultra High Molecular Weight), ou barras de sacrifício em aço. O equipamento poderá ser produzido em Aço Carbono ou em Aço Inoxidável.
O sucesso desta versão atual tem sido pela simplicidade de funcionamento e principalmente pela ausência do mancal inferior, onde não existe a necessidade de manutenção frequente como no sistema convencional (reposição do mancal inferior, lubrificação e sistema de bombeamento de graxa). Também dispensa o uso do mancal superior com a aplicação de motoredutor com o eixo oco.
Poderá ter como item opcional cerdas de Nylon em toda a sua helicoide para aumentar a eficiência do transporte.
PARAFUSO TRANSPORTADOR DE AREIA COM EIXO – PTAC
APLICAÇÃO
O Parafuso Transportador de Areia com eixo é um equipamento normalmente fornecido acompanhado por um Desarenador, tendo como objetivo lavar e retirar a areia e outros detritos.
DESCRIÇÃO
O equipamento pode ser confeccionado tanto em aço carbono ou aço inoxidável. O parafuso transportador de areia com eixo tubular é fixo por eixo flangeado e mancal de bronze. O parafuso é dimensionado para em nenhum ponto ter contato com a calha. O mancal é periodicamente lubrificado por uma bomba de graxa. Para grandes comprimentos o equipamento poderá ser dotado de mancais intermediários, garantindo uma maior flexibilidade de projeto e operação.
