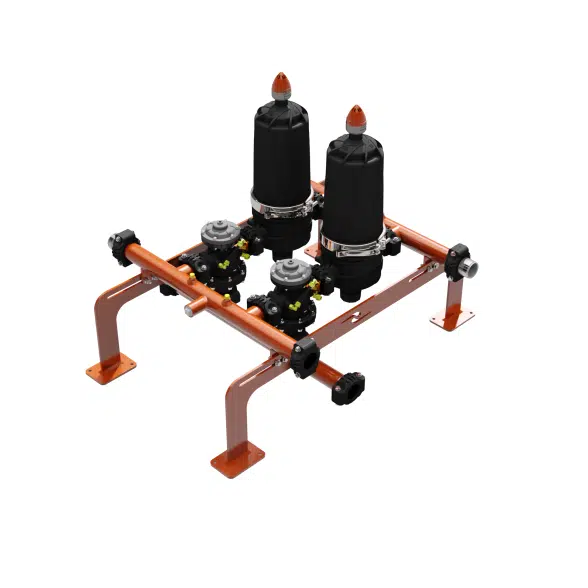

Conjuntos de Filtragem em Disco
Conjunto de filtragem com filtros de disco automáticos.
Montado em estrutura autoportante com tratamento anticorrosivo resistente a UV
Válvulas de retrolavagem em polímero com câmara dupla podendo funcionar em fluxo direto ou angular.
Acoplamentos victaulic em polímero de alta resistência.
Baixíssima manutenção com grande segurança para os emissores.
Os Conjuntos de Filtragem em Discos Hidro Solo também são indicados para uso em projetos paisagísticos, pois são compactos, ocupam pouco espaço e são de fácil manutenção.
Características construtivas
|
||||||||||||||||||||||||||||||||||||||||||||||||
Atenção: para vazões acima de 270 m³/h consultar o nosso departamento técnico para seguir com o dimensionamento.
Confira abaixo um vídeo com a demonstração da operação do nosso Conjuntos de Filtragem em Discos em filtragem e retrolavagem:

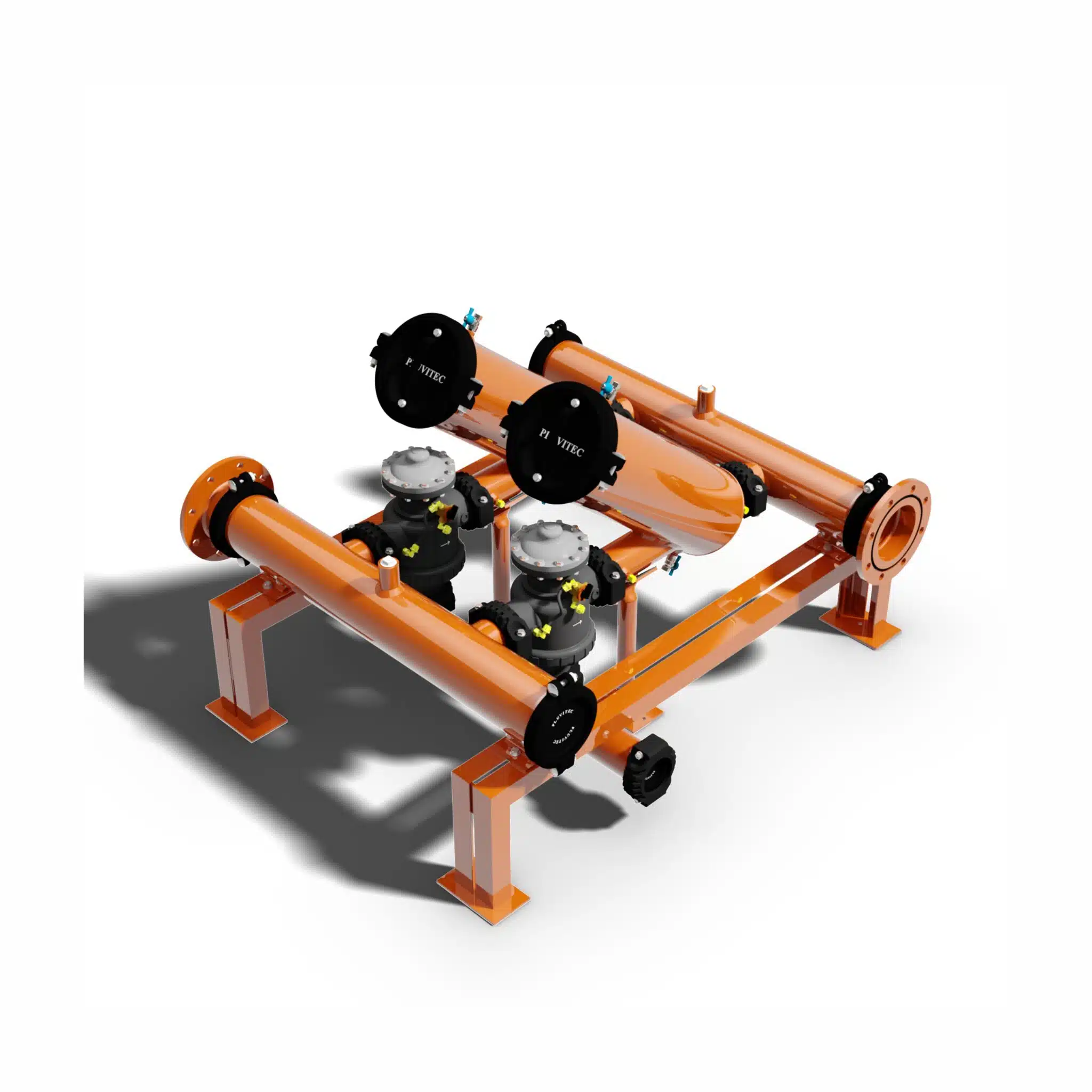

Conjunto de Filtragem em Tela “Y”
Os conjuntos de filtragem em tela Hidro Solo são dimensionados de acordo com as necessidades dos projetos. Pressão de até 120 MCA, tela em aço inox nas mais diversas malhas.
Os filtros e manifold’s são construídos em aço carbono decapados e fosfatizados, depois são pintados com epóxi pó para resistência a oxidação e poliéster pó para resistência aos raios UV.
Estão disponíveis em 3 opções:
• Passagem direta, onde os filtros estão conectados diretamente aos manifold’s.
• Com registros, os filtros tem um registro em latão forjado na entrada e na saída do filtro.
• Com válvula de retrolavagem , nesta opção o conjunto acompanha as válvulas de retrolavagem e o manifold de descarte da água de retrolavagem. Pode ser instalado o controlador para retrolavagem por tempo e/ou diferencial de pressão.
Conjuntos de Filtragem em Disco
Os Conjuntos de Filtragem em Disco são cavaletes constituídos por Filtros de Discos automáticos, Válvulas de Retrolavagem e Acoplamentos. Eles possibilitam uma instalação fácil e direta na rede de distribuição.
Seu funcionamento impede a passagem de sólidos suspensos que com o tempo podem desencadear em entupimentos e reposição precoce de materiais na rede hidráulica e equipamentos. Podem ser utilizados como forma preventiva à montante e/ou jusante de equipamentos como Filtros de Areia.
- Conjunto de filtragem com filtros de disco automáticos.
- Montado em estrutura autoportante com tratamento anticorrosivo resistente a UV
- Válvulas de retrolavagem em polímero com câmara dupla podendo funcionar em fluxo direto ou angular.
- Acoplamentos victaulic em polímero de alta resistência.
- Baixíssima manutenção com grande segurança para os emissores.
Os Conjuntos de Filtragem em Discos Hidro Solo também são indicados para uso em projetos paisagísticos, pois são compactos, ocupam pouco espaço e são de fácil manutenção.

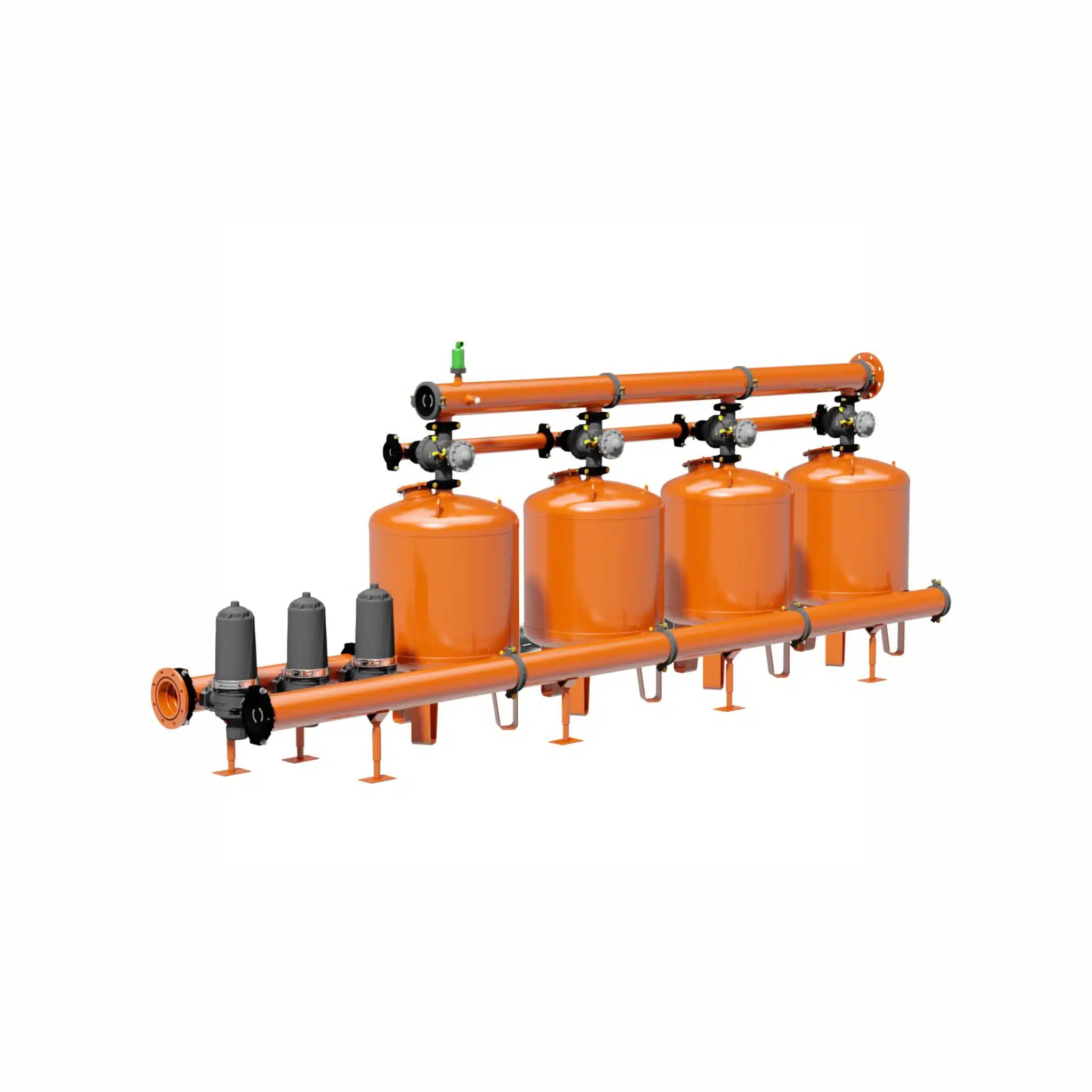

Conjuntos de Filtragem em Areia
Os filtros de areia e manifolds são construídos em aço carbono A36, os acoplamentos e válvulas de retrolavagem, dando praticidade e versatilidade na montagem.
Processo de retrolavagem:
Possuímos também a opção de automatizar a retrolavagem dos filtros de areia por meio um quadro de comando programável, tendo como referencial a perda de carga.
O processo de retrolavagem, automatizado, é realizado por quadro de comando que envia um sinal aos solenoides devido a uma perda de carga preestabelecida. Estes solenoides enviam um sinal hidráulico que abre as válvulas de retrolavagem, invertendo o fluxo e retirando os contaminantes depositados na areia.
Para retrolavagem manual, basta acionar a válvula de 3 vias sobre a tampa da válvula de retrolavagem, ou o botão correspondente no quadro de comando.
Confira abaixo o vídeo em animação 3D que mostra a operação de filtragem de um Conjunto de Filtragem em Areia:
