Bomba Helicoidal NEMO NM180 | Sistema NORIUS | Estação Elevatória de Esgoto
| Equipamento
NEMO NM180_02L (2 estágios) |
Aplicação
Estação Elevatória de Esgoto (EEE) |
Economia Direta
R$ 120.000 em peças |
A bomba helicoidal NEMO NM180, de dois estágios, fabricada pela NETZSCH, é destinada a aplicações de grande vazão em saneamento e indústria.

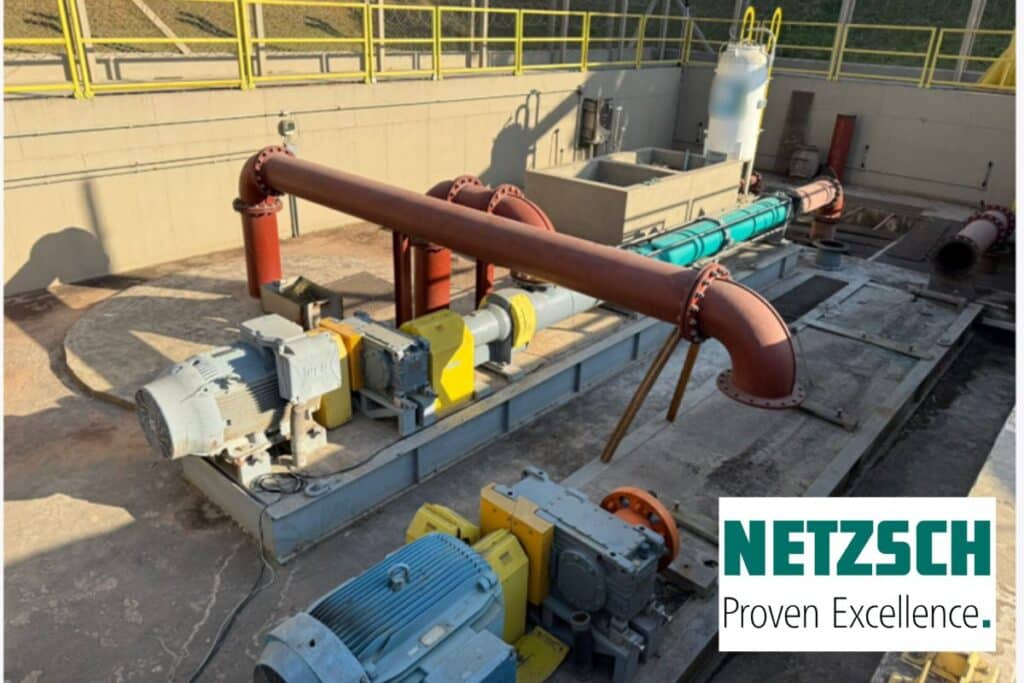

No caso analisado, duas unidades do modelo NM180_02L operavam em uma Estação Elevatória de Esgoto (EEE), garantindo o recalque do sistema.
A instalação apresentava elevado risco operacional: equipamentos de alto valor em área remota, sem supervisão contínua ou telemetria. Essa combinação, criticidade da operação e ausência de monitoramento, aumentava significativamente a probabilidade de falhas severas e interrupções do serviço.
O Problema: Falha Dupla e Vulnerabilidade Operacional
As duas bombas instaladas sofreram quebra simultânea, evidenciando a fragilidade do modelo de operação reativa então adotado. Após a execução de manutenção emergencial em uma das unidades, processo que demanda tempo, logística e custo elevado, a equipe técnica da NETZSCH identificou a necessidade de implementar um sistema de proteção ativa para prevenir novas ocorrências.
A Solução: Sistema NORIUS de Monitoramento e Proteção
Após o diagnóstico, foi implementado o sistema NORIUS com instrumentação composta por sensores de pressão na sucção e na descarga, além de sensor de nível no poço da EEE. O sistema passou a monitorar continuamente condições hidráulicas críticas, permitindo identificar operação a seco, variações anormais de recalque e inconsistências no ciclo de bombeamento.
Os alarmes foram parametrizados conforme os limites operacionais da bomba NEMO NM180, da NETZSCH, e ajustados às condições hidráulicas da estação, garantindo atuação baseada em desvios reais de processo e não apenas em eventos elétricos de acionamento.
O Que o Monitoramento Detectou

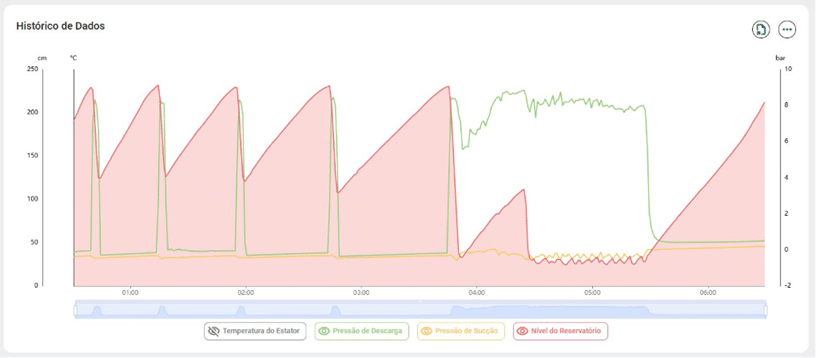

Já na primeira semana, o NORIUS identificou ocorrências de trabalho a seco na madrugada: o nível da elevatória caiu abaixo do ponto mínimo seguro e permaneceu em valores críticos por cerca de 2 horas. Alarmes foram disparados automaticamente.

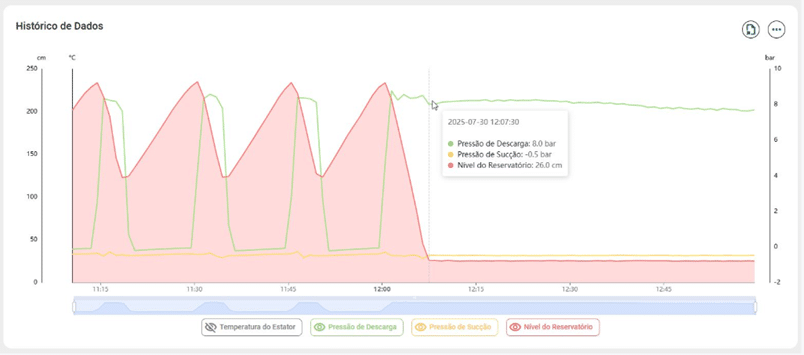

No início da tarde, o evento se repetiu. Com os alertas em horário comercial, a equipe foi até a EEE e confirmou a causa raiz: boias de controle travadas mantinham a bomba acionada mesmo com o tanque vazio — 1h30 de operação a seco com risco de cavitação e dano severo ao equipamento.
Impacto da Detecção Precoce
A detecção precoce e a rastreabilidade do NORIUS possibilitaram corrigir rapidamente a causa raiz (boias travadas), evitando danos ao equipamento. Sem monitoramento, haveria operação a seco, desgaste acelerado, falha da bomba, interrupção do serviço e risco ambiental.
Resultados Mensuráveis
|
Economia direta em peças de reposição R$ 120.000 sem contar mão de obra, transporte e custos ambientais |
| Tempo de detecção
< 1 semana após instalação |
Causa raiz identificada
Boias travadas — confirmado presencialmente |
Dano ao equipamento
Evitado com intervenção corretiva a tempo |
Além da economia financeira direta, o case demonstra ganhos intangíveis de igual relevância: confiabilidade operacional elevada, segurança da equipe de operação (menos rondas emergenciais em área remota), rastreabilidade de eventos para auditorias e manutenção preditiva, e continuidade do serviço de saneamento à população atendida.
Lições Técnicas para o Setor de Saneamento
Este case evidencia três pontos críticos para gestores de ativos e engenheiros de saneamento:
- Equipamentos de grande porte em área remota sem telemetria operam em regime de risco permanente — a questão não é se a falha vai ocorrer, mas quando e com qual magnitude;
- O monitoramento contínuo de pressão e nível é o mínimo necessário para proteção de bombas helicoidais em estações elevatórias de esgoto, especialmente em operações noturnas ou em fins de semana;
- O custo de implementação de sistemas de monitoramento é sistematicamente inferior ao custo de uma única manutenção corretiva de grande porte — neste caso, a diferença foi de R$ 120.000 apenas em peças.
Conclusão
A integração do sistema NORIUS à bomba demonstrou que o monitoramento contínuo é essencial para a operação segura de estações elevatórias. Com instrumentação adequada e alertas em tempo real, é possível migrar da manutenção reativa para a preditiva, aumentando a confiabilidade e a eficiência no saneamento.
| Modelo
NEMO NM180_02L |
Fabricante
NETZSCH |
Tipo
Bomba Helicoidal 2 Estágios |
| Aplicação
Esgoto / Grande Vazão |
Sistema de Monitoramento
NORIUS |
Instrumentação
Pressão (sucção/descarga) + Nível |
Saiba Mais em: https://use.norius.io/
